Lugar de origem: | CHINA |
Marca: | AEO |
Certificação: | CE, FCC |
Quantidade de ordem mínima: | 1 par |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | pacote e caixa |
Tempo de entrega: | 5-8 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10000 pares/mês |
Número entrado: | 2 | Perda de reflexão: | >15DB |
---|---|---|---|
Equilíbrio: | 0-150m@1.485Gb /s | Conector: | FC/PC (SC/PC opcional) |
Canal ótico: | 1 | Tipo ótico: | único-modo (opcionais multimodos) |
Comprimento de onda: | 1310nm /1550nm | Distância de Trasmission: | 0-100km |
Perda de reflexão ótica: | > 15dB | Sistema ótico que hesita: | < 0=""> |
Conector do sistema ótico: | FC/PC (SC/PC opcional) | Porto de BNC: | 2 |
Nível de sinal de BNC: | substantivo 800mV | Tempo da elevação de BNC/queda: | indicação 200ps |
BNC ultrapassam: | < 10=""> | Taxa de bocados video: | 2.97Gb/s máximo |
JUJUBAS: | < 10="" -9=""> | ||
Realçar: | 2CH HD SDI ao conversor da fibra ótica,20km HD SDI ao conversor da fibra ótica,vídeo de 3G SDI ao conversor da fibra |
vídeo de 2Ch HD-SDI/3G-SDI aos portos do conversor 2 BNC da fibra e a 1 porto ótico
Parâmetros técnicos
Ótico | Comprimento de onda | 1310nm&1470nm-1610nm |
Tipo da fibra | Único modo, única fibra (defeito) | |
Distância | 20km | |
Relação da fibra | ST de FC (defeito) LC/SC/(opcional) | |
Vídeo do SDI | Número video da relação | 2 |
Relação física | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Impedância da entrada- e da saída | 75Ω (desequilibrado) | |
A entrada-/pôs para fora a tensão | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo | |
Taxa de bocados video | 2.97Gb/s máximo | |
Padrão video do SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI), SMPTE425M3Gb/s que traça (3G-SDI), relação de série de SMPTE424M 3Gb/s (3G-SDI) | |
Dados | Relação física | O terminal de conexão do padrão do setor |
Sinal de relação | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
JUJUBAS | < 10="" -9=""> | |
Modo de operação | - Frente e verso/metade - duplex completo | |
Elétrico & mecânico | Exigências de poder entrado | C.C. 5V |
Adaptador do poder | C.A. 100V~240V | |
Dimensões | 19.2*16.7*4.9cm | |
Embalagem | 34.5*21*9cm | |
Peso | 1.35KG | |
Ambiental | Temperatura de funcionamento | -20°C ~ +75°C |
Temperatura de armazenamento | -40°C ~ +85°C | |
Umidade de trabalho | 0% ~ 95% (não-condensação) | |
MTBF | >100.000 horas |
Vista geral
2 o canal HD-SDI/3G-SDI ao conversor da fibra é uma solução ideal e econômica para aplicações da fiscalização. Recebe a entrada elétrica de 8channel 3G-SDI/HD-SDI/SD-SDI, converte perfeitamente o sinal do SDI ao sinal ótico do único modo, a seguir converte o sinal ótico ao sinal do SDI. Apoia a imagem da transmissão de SDTV (143-540Mbps), e a HDTV (1.485Gbps), traçar 3Gb/s (3G-SDI). Transmissor e receptor para fornecer a igualação e reclocking na unidade de entrada a fim reconstruir o sinal para a qualidade consistente.
Características
Vídeo do SDI
Número de canais: 2 chs
A entrada/pôs para fora o conector: BNC 75Ω
Tensão do entrada/saída: 1,0 volts p-p
Taxa de bocados video: 3.2Gb/s máximo
Padrões video do SDI: 270Mbps (SD-SDI)
1.485Gbps/M (HD-SDI)
traço 3Gb/s (3G-SDI)
Dados
Os dados codificam: RS485/RS422/RS232/Manchester
Relação física: Terminal de parafuso padrão industrial
Apoio da frequência/taxa: 0~400K bps
Fibra ótica
Número de porto ótico: 1
Conector: FC simples
Único-modo 20Km
Único-modo: 1310/1550nm (opção)
Elétrico & mecânico
Adaptador do poder: C.A. 100-240V a C.C. 5V 2A
Consumo de potência: <3w>
Ambiental
Temperatura de funcionamento:- 5C~+75 C
Temperatura de armazenamento:- 5 C~+85 C
Humidade relativa: 0%~95% (não-condensação)
MTBF: horas >100,000

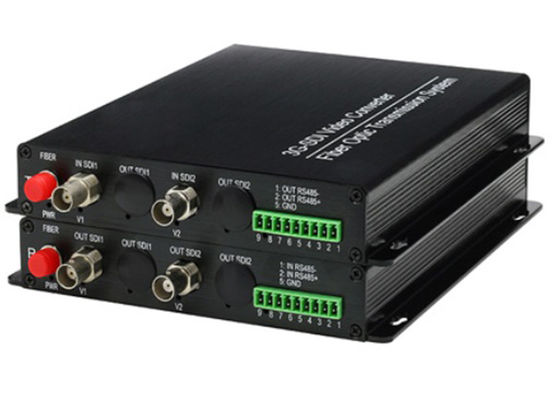

Imagem do produto
Diagrama da aplicação
●Todo nosso pacote é pacote de standard internacional
●Nós entregaremos nossos produtos assim que a ordem confirmada
